Активный фильтр воздуха
Описание изготовления модели №2 Активного фильтра воздуха (усовершенственного)
Для создания деталей воздухоочистителя были использованы технологии 3D-моделирования и печати. Нами изготовлено четыре решетки для каждой стороны воздухоочистителя, а также решетка для крышки вентилятора и специальный держатель для фильтров.
Перед тем, как начать печать, мы проводили тщательные измерения каждой детали. Мы определили их длину, высоту и ширину, чтобы удостовериться, что размеры точно соответствуют требуемым параметрам.
Следующим шагом было моделирование деталей в программе для 3D-принтера. Были созданы точные цифровые модели каждой решетки и держателя, обеспечивая не только правильные размеры, но и оптимальную структуру для обеспечения эффективной работы воздухоочистителя.
- Подготовка корпуса

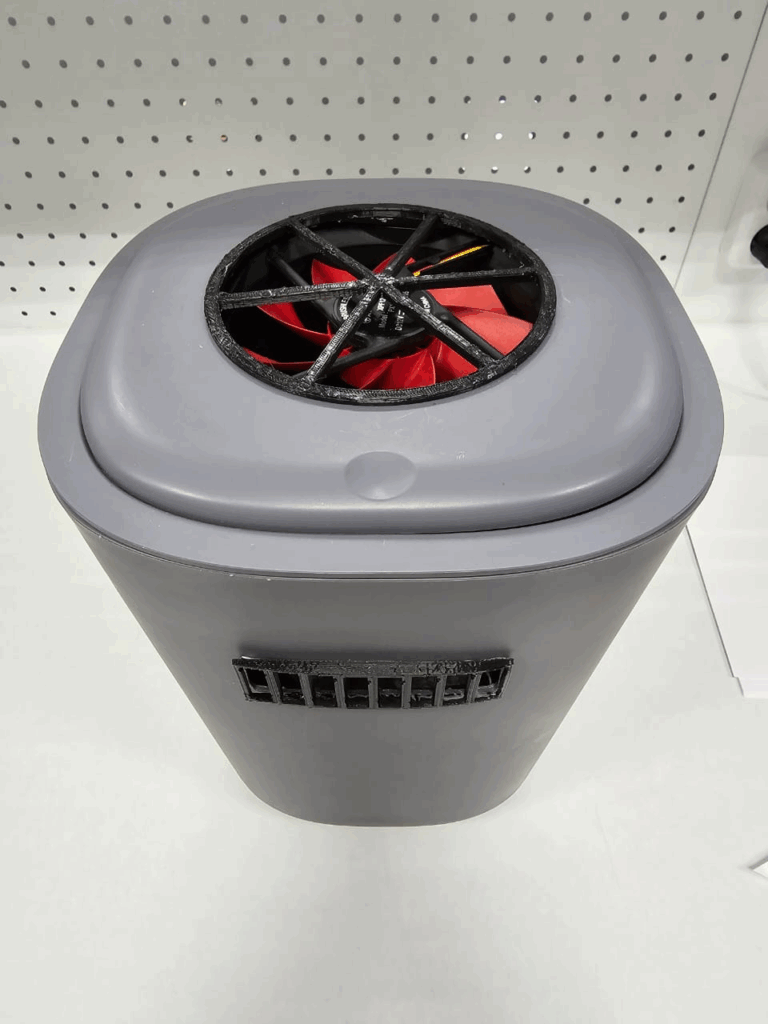

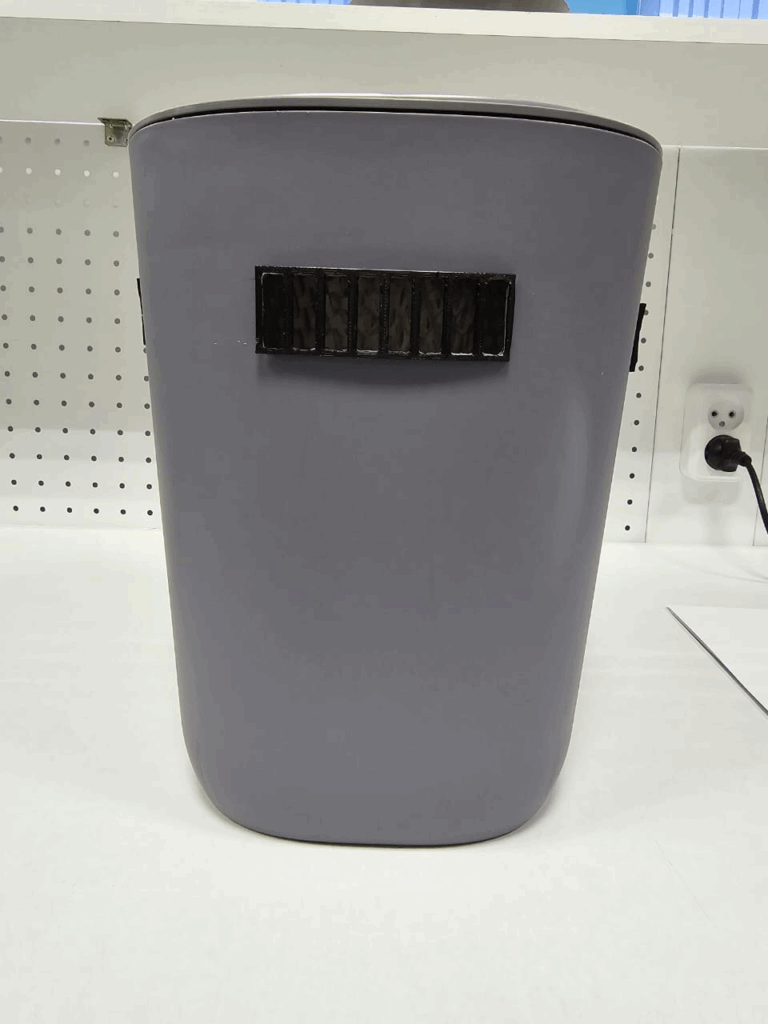

В качестве основы для создания воздухоочистителя было выбрано пластиковое ведро вместимостью 10 литров. Корпус воздухоочистителя претерпел несколько изменений для установки решеток и вентилятора. Появилось четыре новых отверстия по бокам корпуса, где будут расположены решетки, обеспечивая оптимальный воздушный поток. На крышке корпуса также было вырезано отверстие для размещения крышку вентилятора.
Кроме того, для подключения питания к вентилятору было сделано небольшое отверстие в корпусе. Это позволило безопасно подключить питание к вентилятору, обеспечивая его эффективную работу в составе воздухоочистителя.
- Установка вентилятора

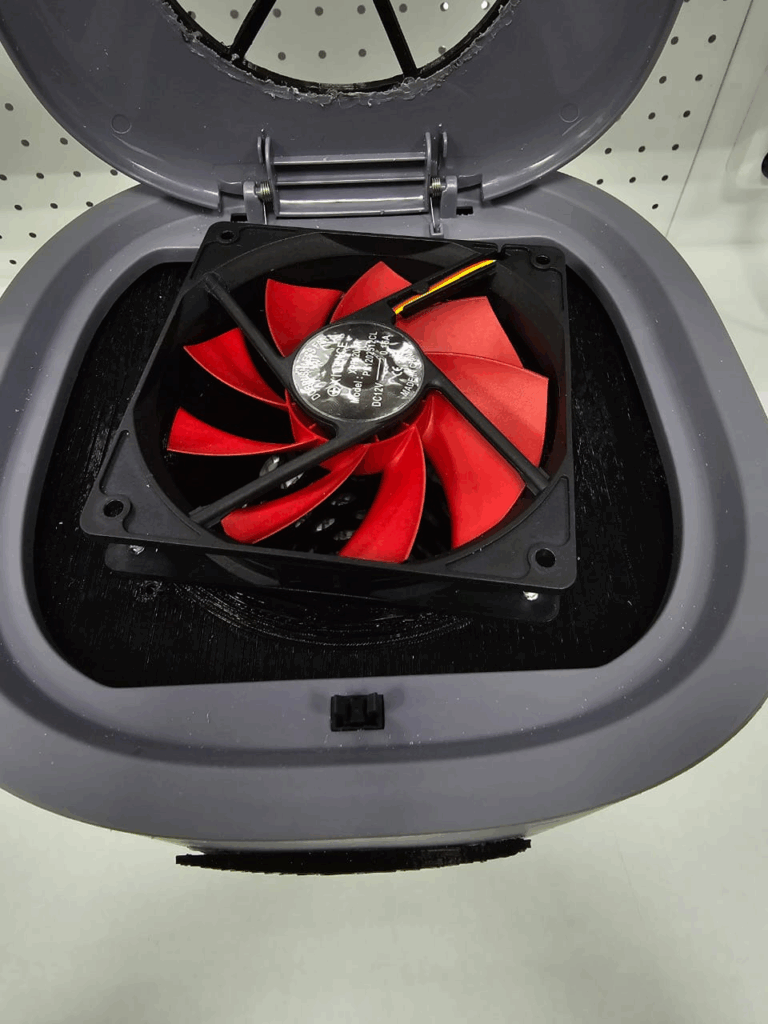

Размещён вентилятор сверху корпуса, под его собственной крышкой, в целях обеспечения оптимальной циркуляции воздуха. Для надежной фиксации кулера к корпусу был применён надежный клей, обеспечивающий прочное и устойчивое крепление.
- Подключение питания

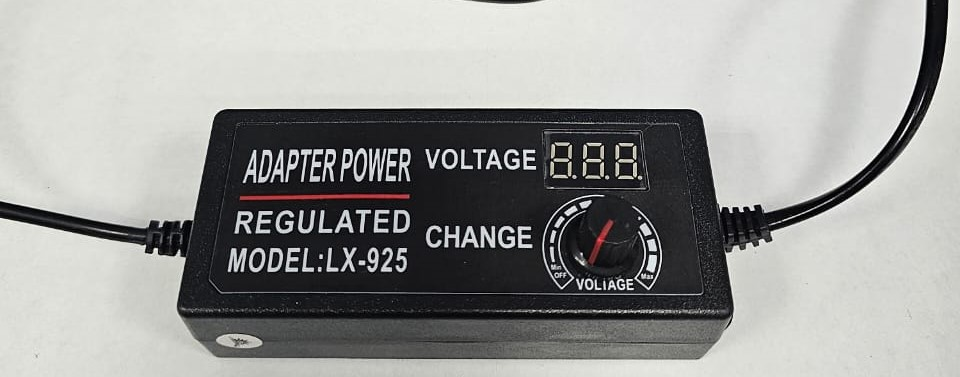

Был приобретён и подключён к кулеру специальный, регулируемый блок питания. Конец провода блока питания был аккуратно оголён, затем были аккуратно соединены положительный (+) и отрицательный (-) провода с соответствующими контактами кулера. Следующим шагом был проброшен провод через корпус системы для дальнейшего подключения к розетке.
- Установка фильтра

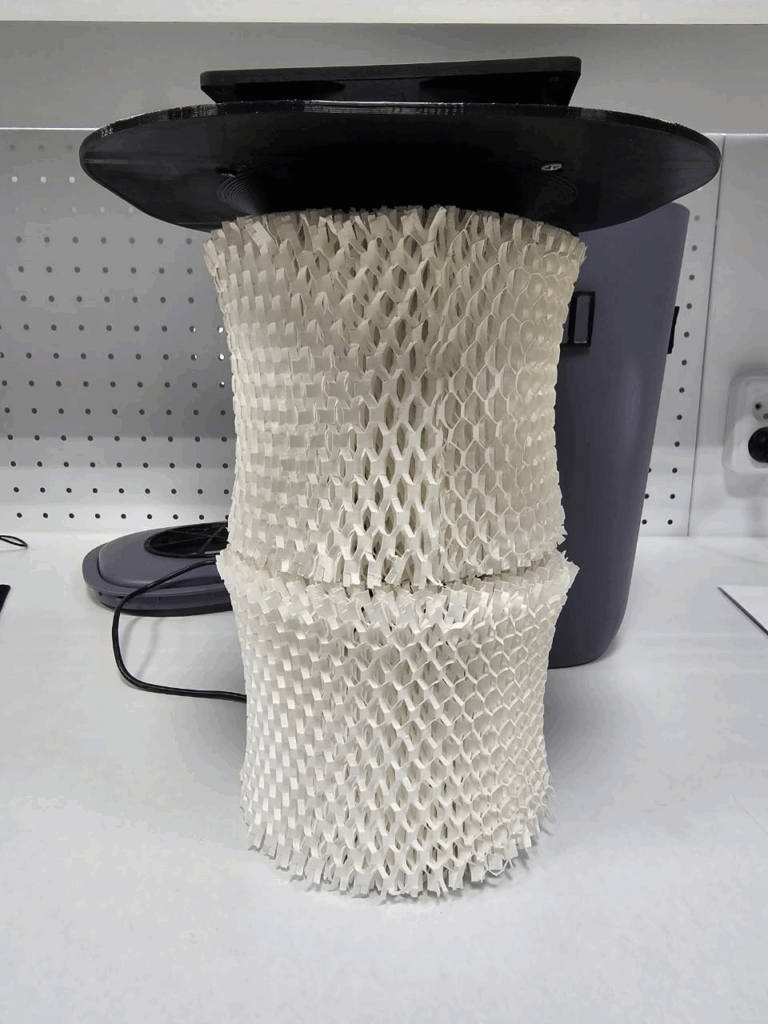

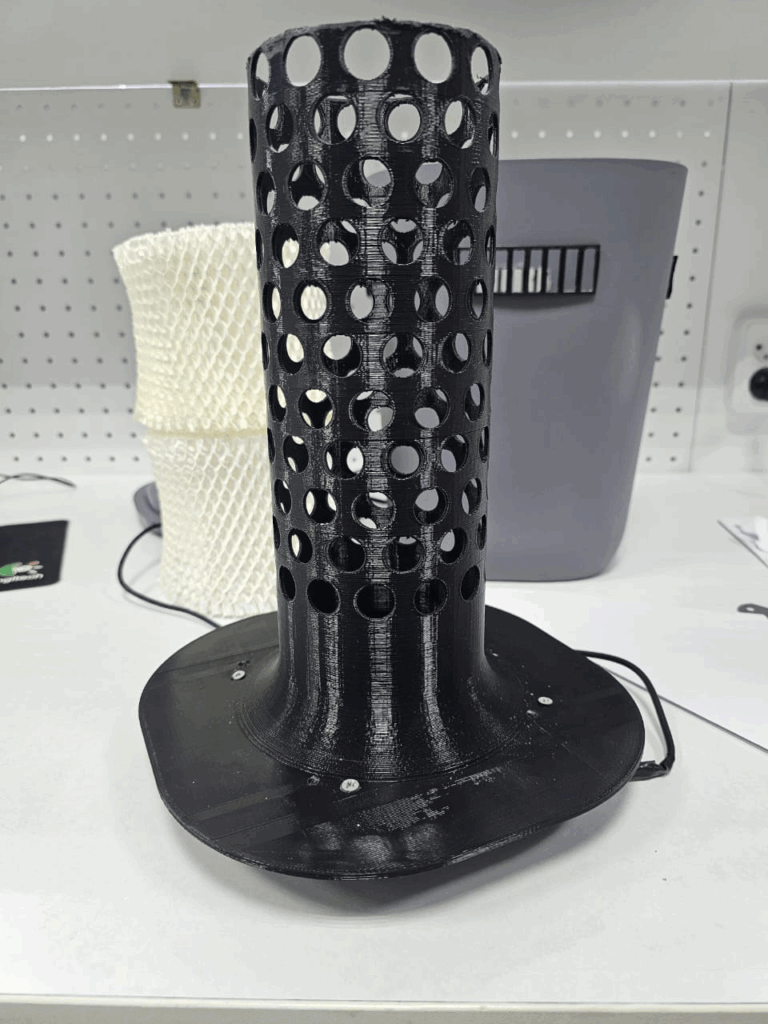

Последний этап создания воздухоочистителя был окончен после установки специально изготовленного на 3D принтере держателя фильтров. Эта изысканная конструкция предназначена для надежной фиксации фильтров и обеспечивает оптимальное распределение воздушного потока.
- Тестирование и настройка
Каждая деталь работает исправно, обеспечивая безупречную работу устройства. Удостоверившись в его надежной работе, можно выключать воздухоочиститель, гарантируя его готовность к следующему использованию.
Награды ха участие в конкурсах:
Эта работа приняла участие в конкурсе “Student Energy Challenge Junior” (2021 – 2023 гг.) и заняла I место выиграв денежный приз в размере 1250$.
